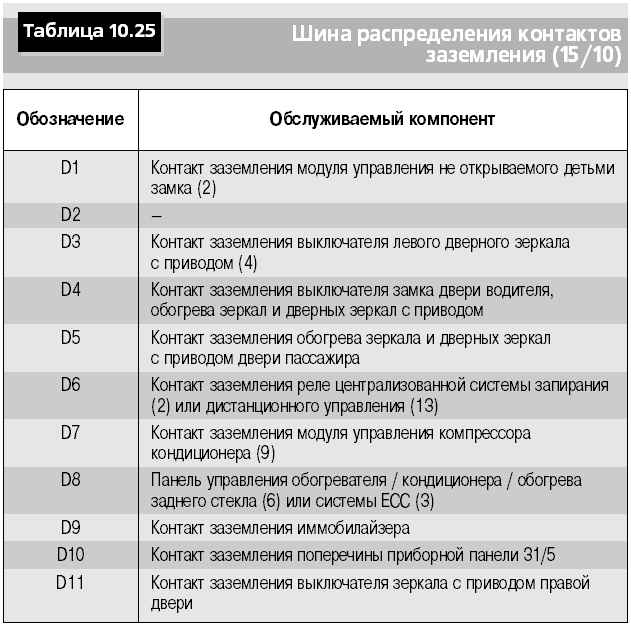

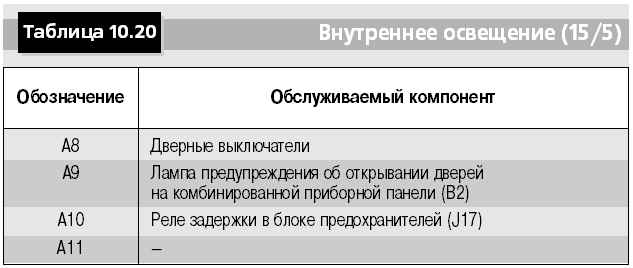

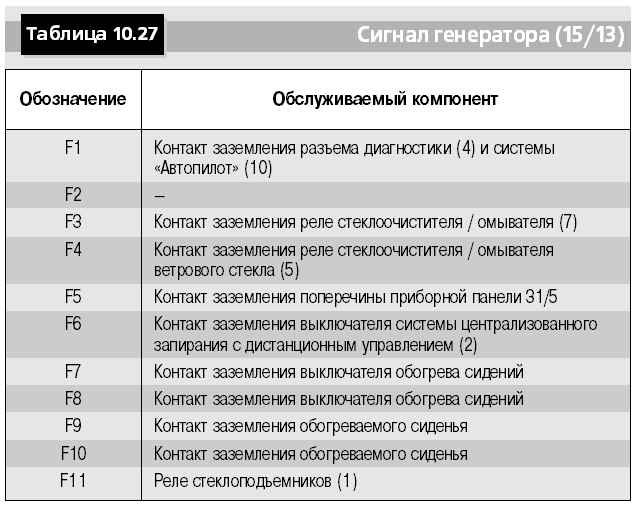

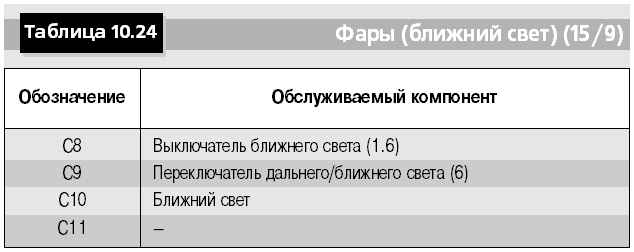

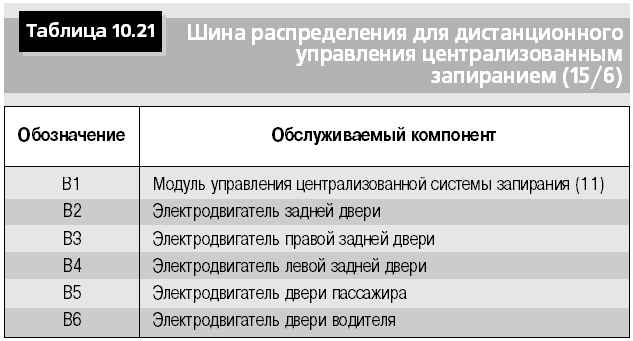

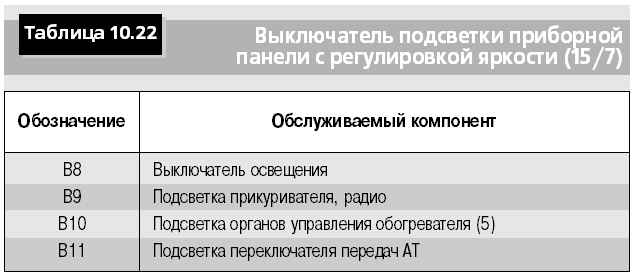

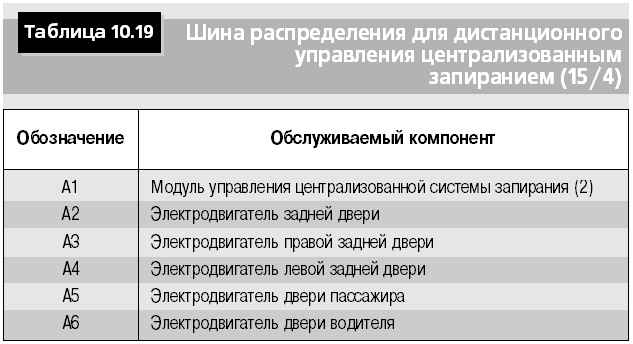

Автомобиль Volvo S40 (Вольво С40)Все автомобили » Volvo S40 (Вольво С40) . 10.9.6 Распределительные шины10.9.5. Распределительные шиныВ табл. 10.19,10.20,10.21,10.22,10.23,10.24,10.25,10.26,10.27 приведены распределительные шины управления различными узлами и электрические цепи отдельных узлов. На рис. 10.92 показано расположение распределительных шин.
|
