Автомобиль Volvo S40 (Вольво С40)Все автомобили » Volvo S40 (Вольво С40) . 10.9.5 Предохранители10.9.4. Предохранители

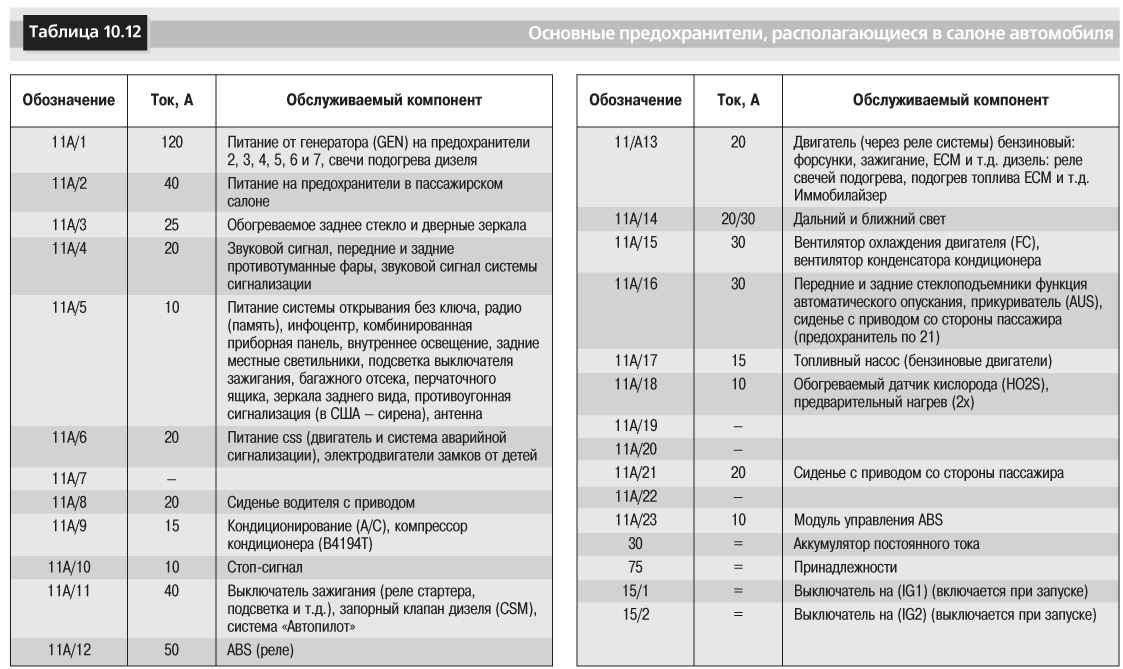

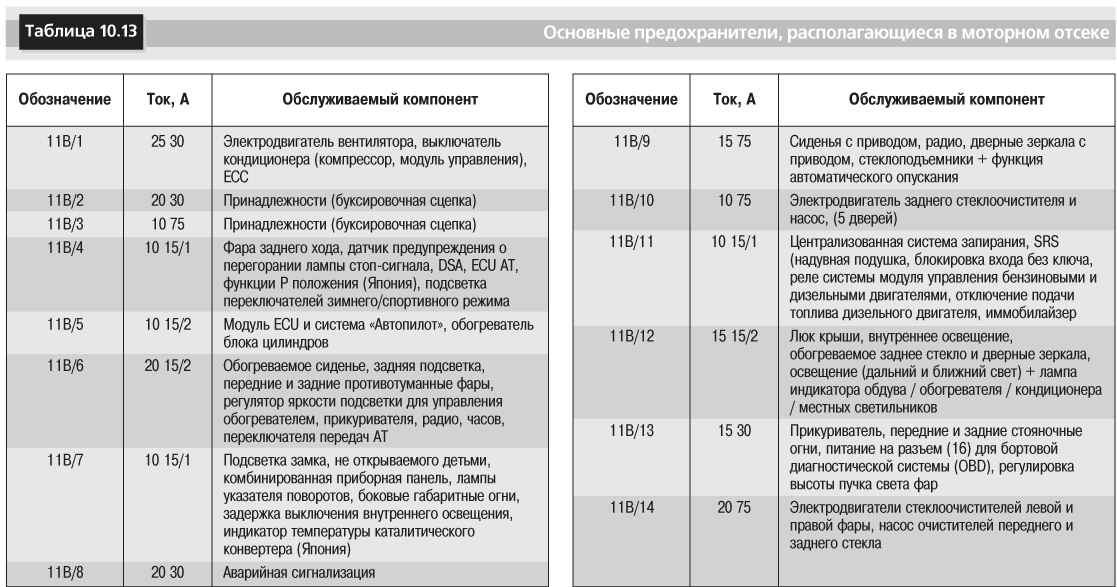

В табл. 10.12, 10.13 приведены основные предохранители электрической системы автомобиле Volvo S40, располагающиеся в салоне и моторном отсеке. На рис. 10.88 показано расположение блоков. На рис. 10.89 показано расположение предохранителей в блоках: блок 11А — в отсеке двигателя; блок 11В — в салоне.

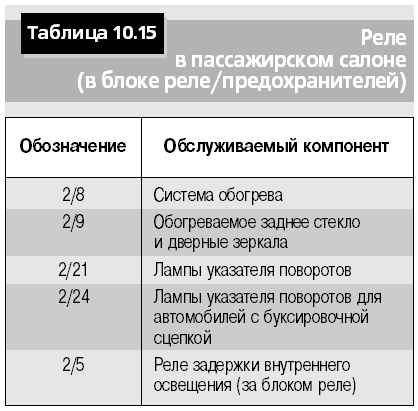

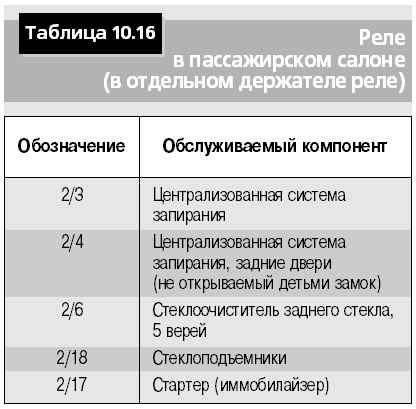

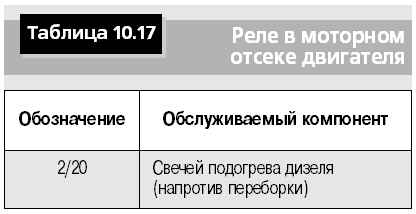

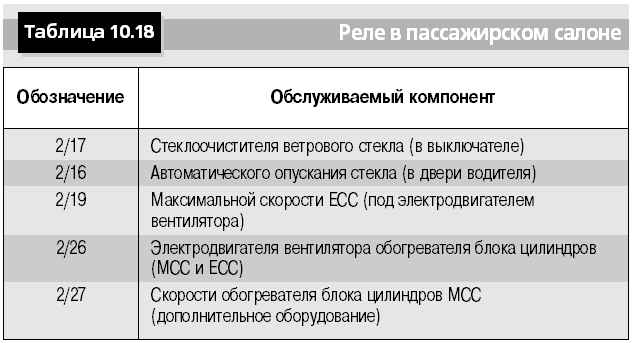

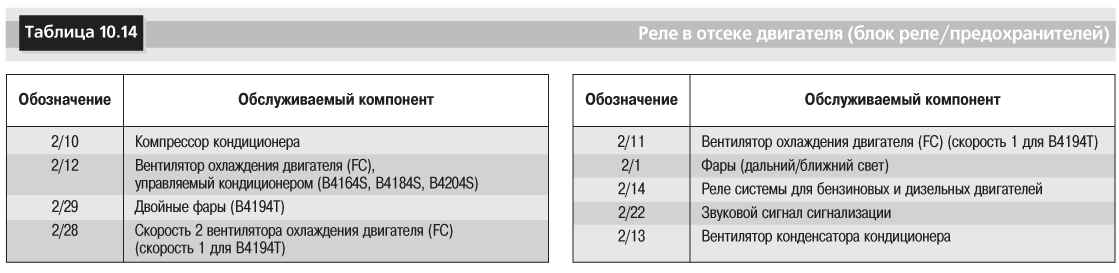

В табл. 10.14,10.15,10.16,10.17,10.18 приведены реле, располагающиеся в различных частях автомобиля. На рис. 10.90 и 10.91 показано расположение этих реле.
|
